Pokyny pro zahloubení a závitování
Průvodce závitováním a zahlubováním
Užitečné informace o procesu závitování a zahlubování, o tom, jak na ně správně připravit soubory, o možnostech a omezeních našeho procesu.
Obsah
Proces řezání závitů

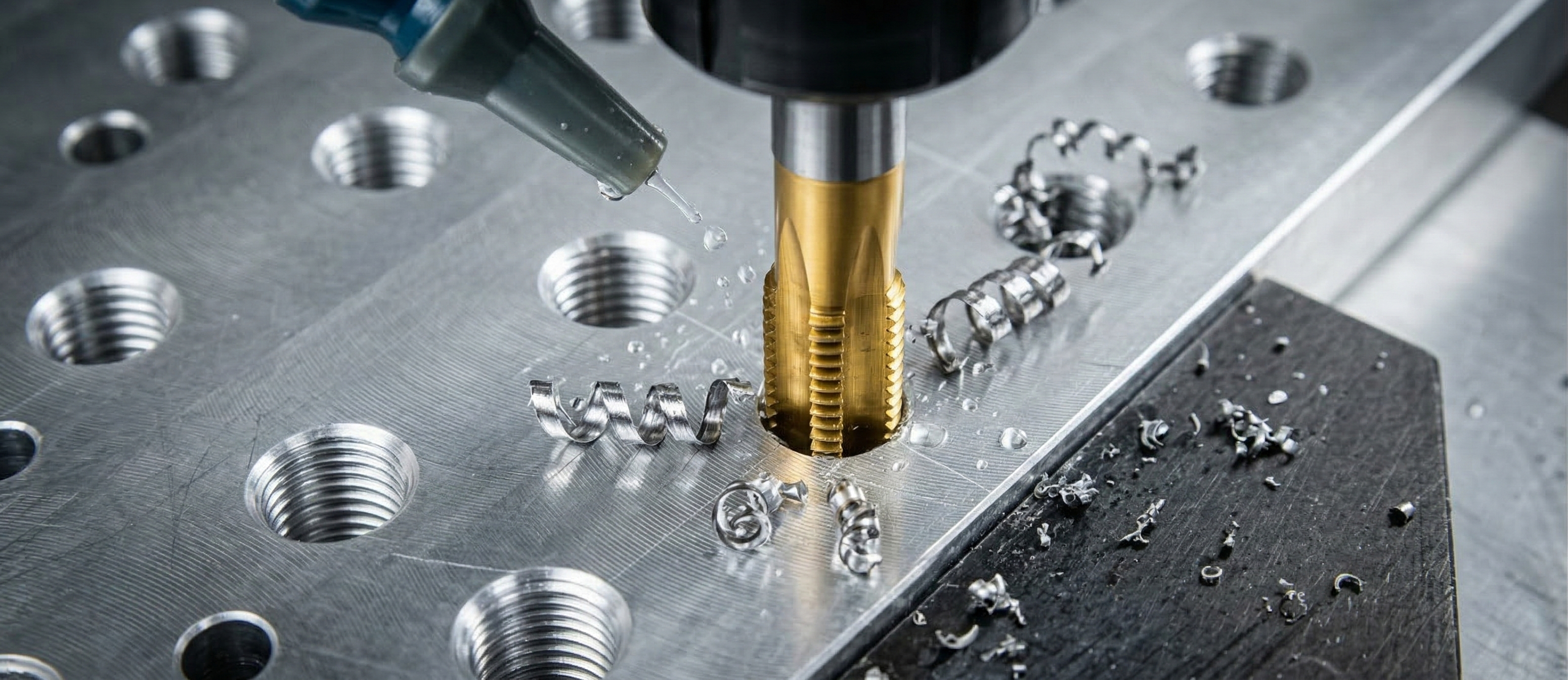

Řezání závitů v plechu znamená vytvoření přesného závitu do předem vyvrtaného otvoru, aby bylo možné bezpečně upevnit šrouby a další závitové prvky. Ve společnosti LAFIS provádíme tento proces pomocí závitovacího ramene, které zajišťuje maximální přesnost, kolmost a vysokou pevnost každého závitu.
> Příprava souboru pro závitování
Správná příprava souborů pro závitování nejen optimalizuje proces, ale může také výrazně zrychlit výrobní dobu.
Příprava 2D souborů se závitováním

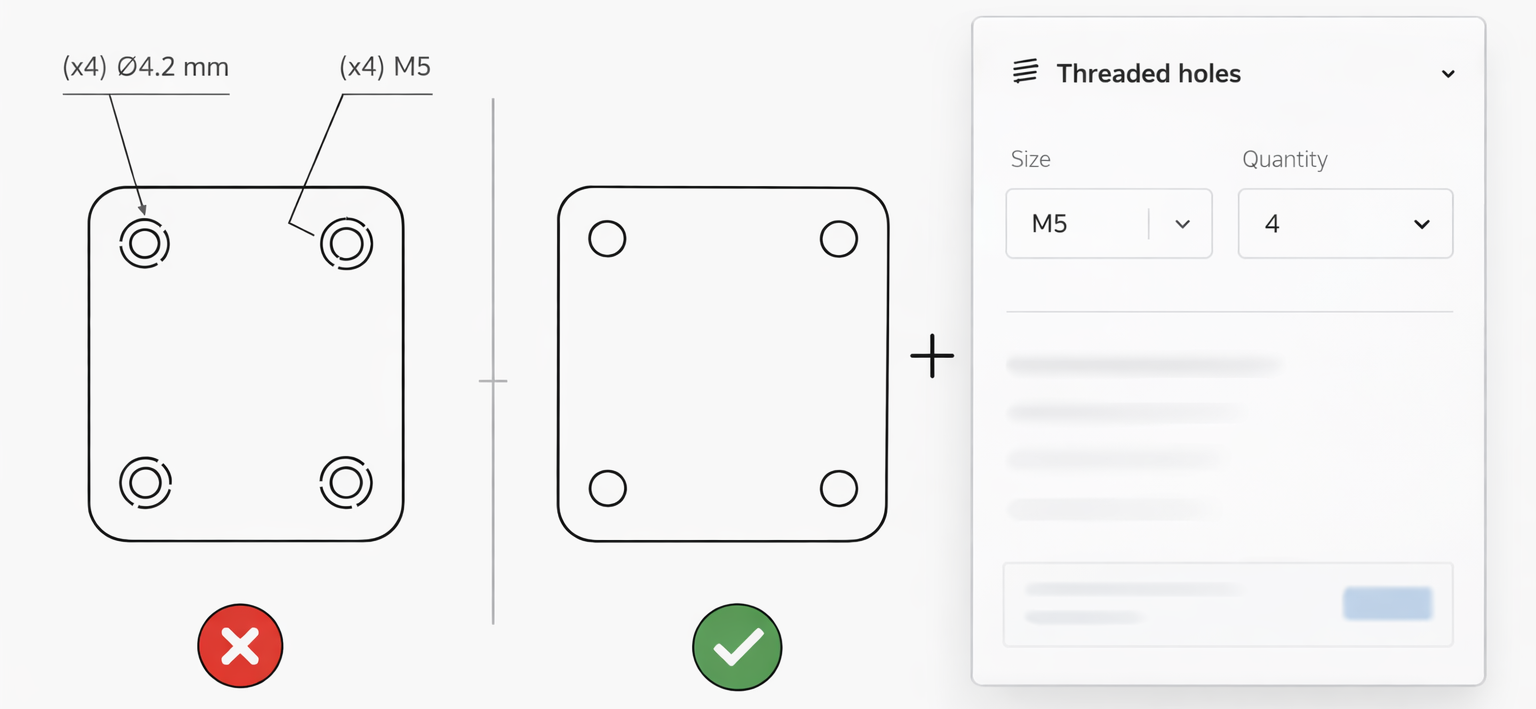

Pro správné vygenerování 2D souboru určeného pro výrobu plochého dílu se závitováním je nezbytné nakreslit závitový otvor, jako by se jednalo o konvenční otvor, bez označení závitu. Průměr tohoto otvoru by měl být správný pro vytvoření závitu, známého jako „předzávitový otvor“ (měřeno podle níže uvedené tabulky možností závitování). Dále vyberte proces závitování a zadejte velikost závitu a počet závitů pro díl, abyste zajistili přesnou a efektivní výrobu.
Můžete přidat komentáře nebo dokumenty, které poskytnou více informací o tom, které otvory je třeba závitovat.
Příprava 3D souborů pro díly se závitováním

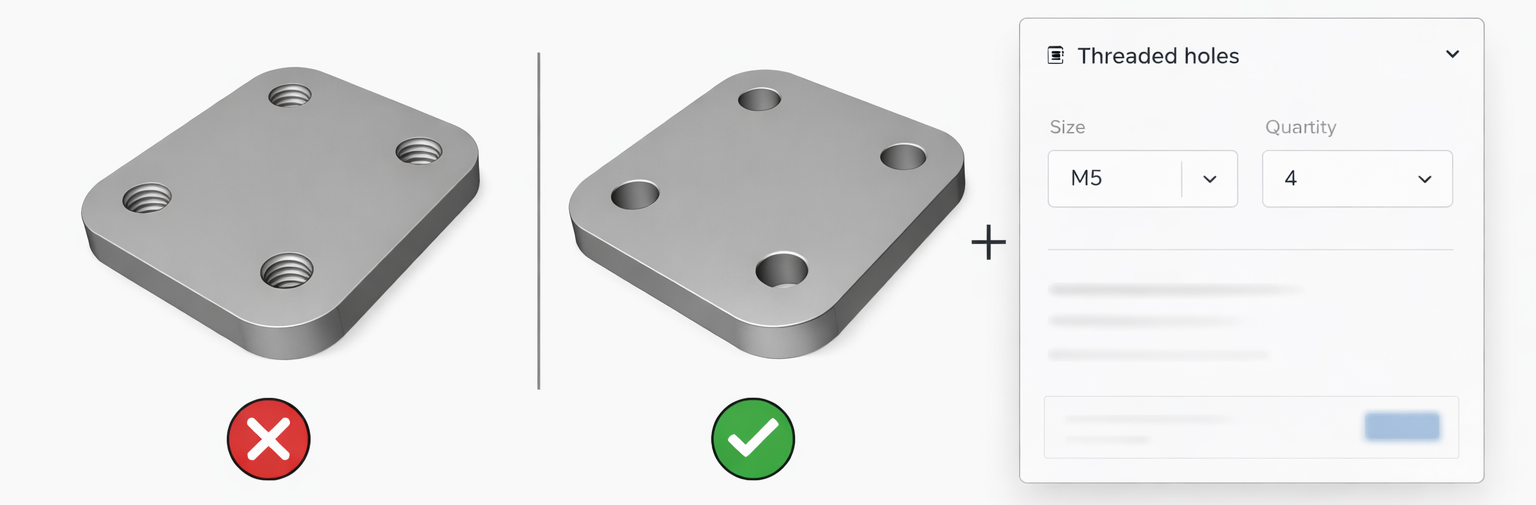

Pro správné vygenerování 3D souboru určeného k výrobě plochého nebo ohýbaného dílu se závitováním je nutné zakreslit závitový otvor stejně jako běžný otvor – bez modelování 3D závitu nebo závitové geometrie. Průměr otvoru musí odpovídat správnému předvrtanému průměru pro daný závit (viz tabulka možností závitování níže).
Při vytváření objednávky poté zvolte proces Závitování, určete velikost závitu a počet závitovaných otvorů, aby byla výroba přesná, efektivní a bez komplikací.
V případě potřeby můžete připojit komentář nebo doplňkový dokument, kde upřesníte, které otvory mají být závitované.
Možnosti procesu závitování
Ve společnosti LAFIS používáme metodu řezání závitů pomocí závitovacího ramene, přičemž pro úspěšné provedení každého závitu využíváme specifické konfigurace.
Náš systém závitování vychází z metrické soustavy se standardním stoupáním a podporuje také speciální či jemné metrické závity.
Aby bylo možné závit provést přesně a bezchybně, je nutné v návrhu připravit předvrtaný otvor o správném průměru a zároveň zohlednit doporučenou minimální tloušťku materiálu pro danou velikost závitu.
Všechny potřebné rozměry a požadavky najdete v následující tabulce:
| Velikost závitu | Průměr otvoru (mm) | Doporučená minimální tloušťka plechu (mm) |
|---|---|---|
| M2 | 1.60 | 1.00 |
| M2.5 | 2.00 | 1.20 |
| M3 | 2.50 | 2.00 |
| M4 | 3.30 | 3.00 |
| M5 | 4.20 | 3.00 |
| M6 | 5.00 | 4.00 |
| M8 | 6.75 | 5.00 |
| M10 | 8.50 | 6.00 |
| M10x1.0 (jemné stoupání) | 9.00 | 6.00 |
| M12 | 10.20 | 8.00 |
| M12x1.5 (jemné stoupání) | 10.50 | 8.00 |
| M16x1.5 (jemné stoupání) | 14.50 | 4.00 |
| 1/4 UNC | 5.10 | 4.00 |
Pokud chcete ve svém dílu vytvořit 4 závitové otvory M5, je nutné v návrhu nakreslit každý otvor s průměrem 4,2 mm. Následně v objednávce zvolíte proces Závitování, vyberete M5 jako typ závitu a zadáte 4 ks jako počet závitovaných otvorů.
Doporučená minimální tloušťka materiálu pro závit M5 je 3 mm.
Pokud předvrtaný otvor neodpovídá správnému průměru pro požadovaný metrický závit, může dojít k vytvoření nesprávného nebo nepoužitelného závitu. Odpovědnost za správné rozměry otvorů nese zákazník, protože náš tým rozměry předvrtaných otvorů neupravuje ani neověřuje.
Doporučené minimální tloušťky plechů jsou vypočteny tak, aby poskytly alespoň dva plné závity. Na přání zákazníka je možné provést závitování i do tenčího materiálu, avšak na vlastní riziko.
Závity označené jako jemná rozteč mají kratší vzdálenost mezi vrcholy závitu.
Příklad: Šroub M10 se zašroubuje do otvoru M10, ale ne do M10x1,0 (jemná rozteč).
Nabízíme také závit ¼ UNC, běžně používaný u stativových šroubů, držáků fotoaparátů a příslušenství.
Další úvahy
U materiálů s ochrannou fólií může při řezání závitu vznikat třísky, které mohou neúmyslně způsobit drobné stopy na povrchu materiálu. Ve společnosti LAFIS používáme metody k minimalizaci tohoto efektu, ale kolem obrobeného otvoru se mohou objevit drobné stopy.
Další podrobnosti o tolerancích závitových otvorů naleznete v naší sekci tolerancí zde.
Proces zahlubování

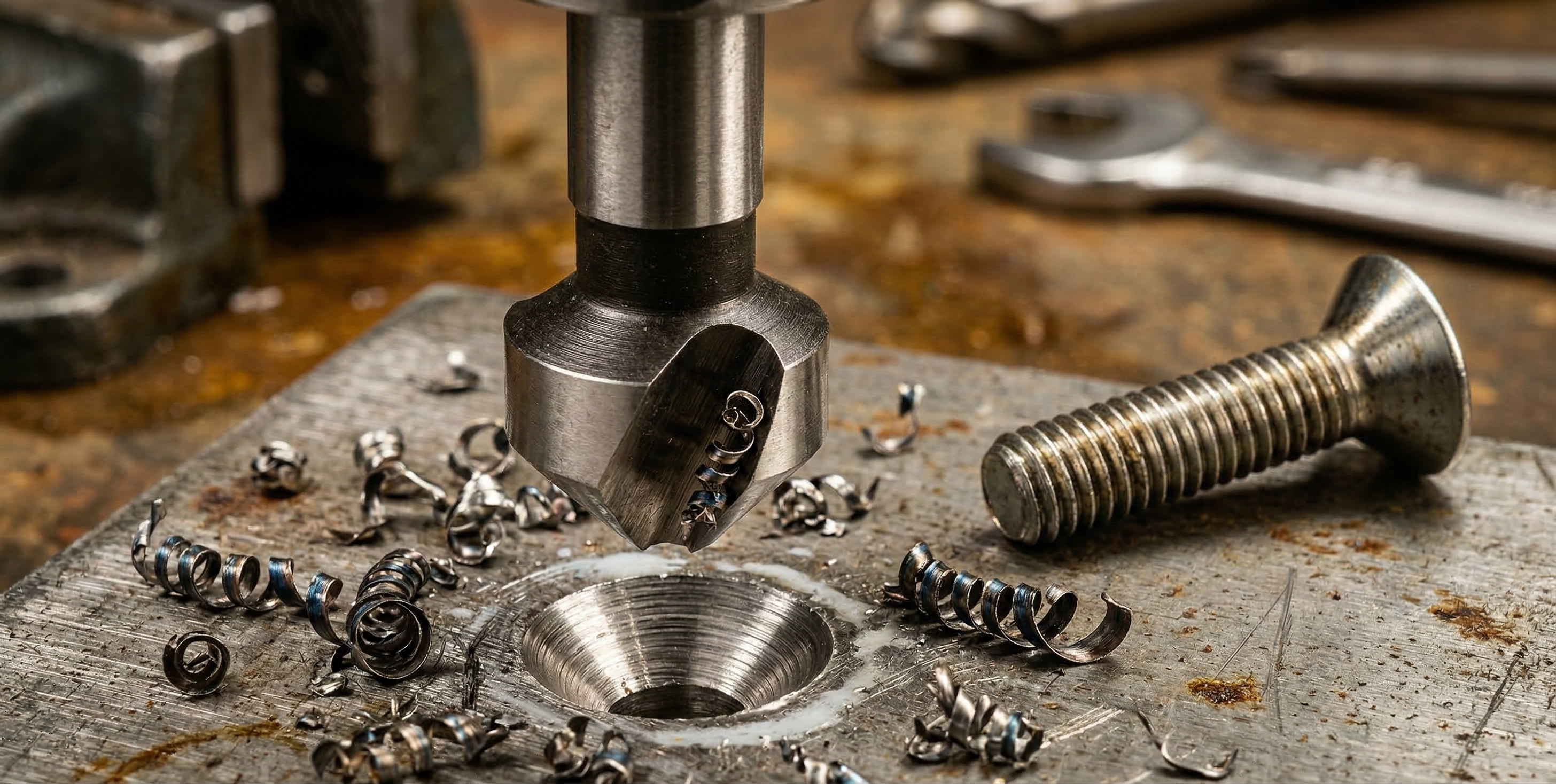

Zahlubování do plechu zahrnuje vytvoření kuželového vybrání v otvoru pro zapuštění hlavy šroubu v rovině. V LAFIS tento proces provádíme pomocí vícebřitých záhlubníků se spirálovým ostřím, což zajišťuje přesný a čistý výsledek bez poškození materiálu.
> Příprava souboru pro zahloubení
Správná příprava souborů pro zahlubování nejen optimalizuje proces, ale může také výrazně zrychlit dobu výroby.

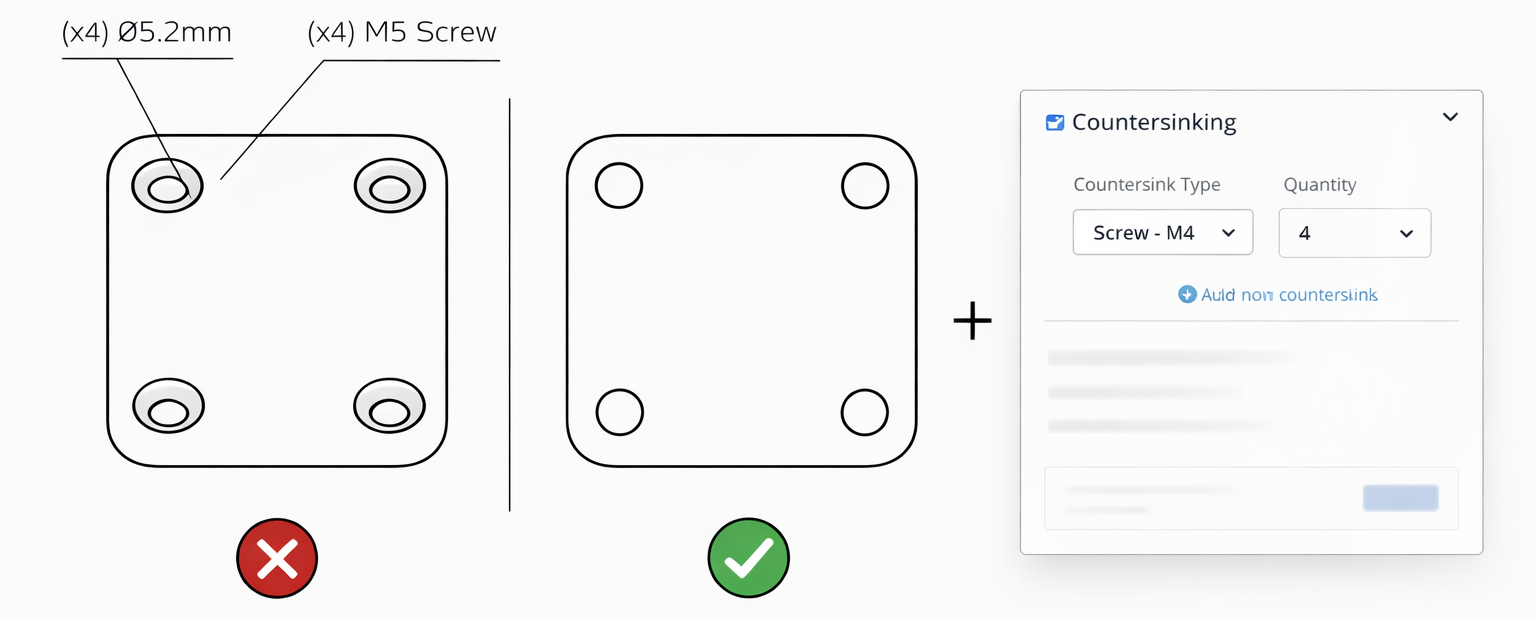

Příprava 2D souborů se zahlubováním
Pro správné vygenerování 2D souboru pro výrobu plochého dílu se zahlubováním je nutné nakreslit otvor, ze kterého vychází tvar zahloubení, tj. menší průměr. Dále vyberte proces zahlubování a zadejte jeho velikost a požadované množství na díl, abyste zajistili přesnou a efektivní výrobu. Můžete přidat komentáře nebo dokumenty, které poskytnou více informací o tom, které otvory by měly být zahloubeny.
Příprava 3D souborů se zahloubením

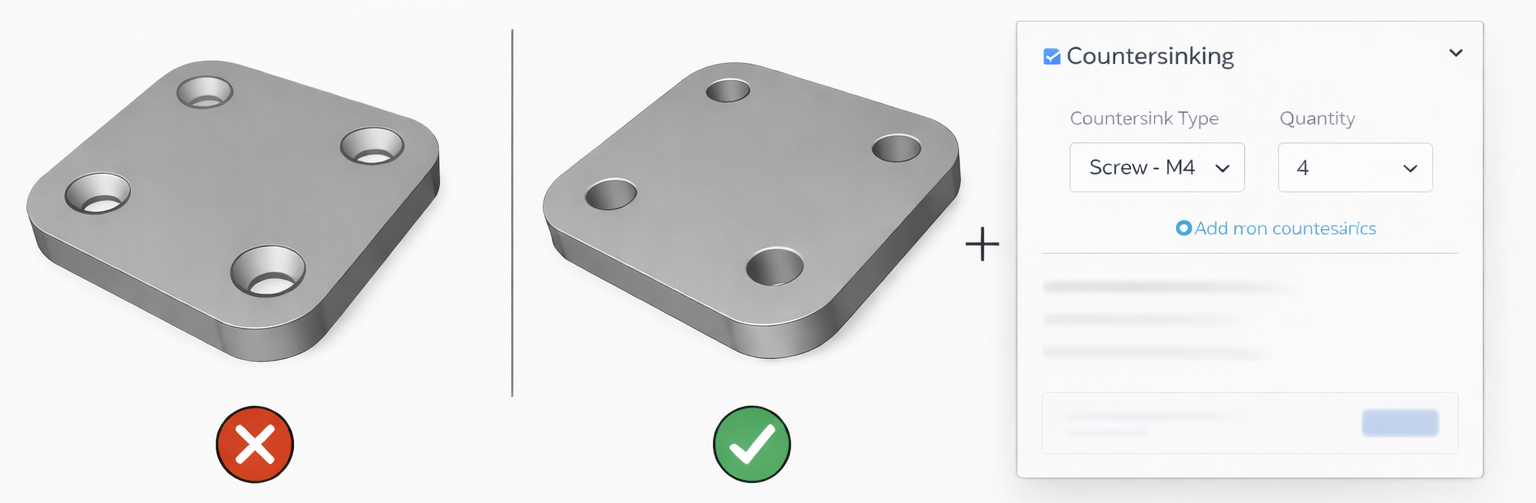

Pro správné vygenerování 3D souboru pro výrobu 3D dílu se zahloubením je nutné do 3D souboru nakreslit požadovaný tvar zahloubení. Dále vyberte možnost zahloubení a zadejte jak jeho velikost, tak požadované množství zahloubení pro každý díl, abyste zajistili přesnou a efektivní výrobu. Můžete přidat komentáře nebo dokumenty, které poskytnou více informací o tom, které otvory by měly být zahloubeny.
Možnosti procesu zahloubení
Ve společnosti LAFIS provádíme zahlubování na přesných CNC strojích. Vaše zahlubování bude čisté a bez otřepů.

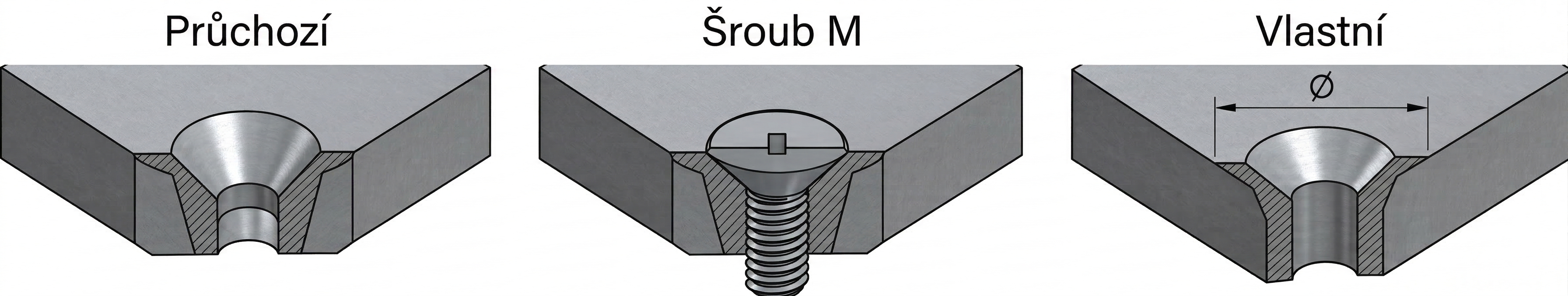

Nabízíme různé metody zahlubování:
- „Průchozí“ zahlubování aplikuje zahlubování po celé tloušťce materiálu pod úhlem 90°.
- Zahlubování šroubů (M2, M2,5, M3 atd.) aplikuje zahlubování tak, aby zakrylo hlavu zapuštěného šroubu vybrané velikosti podle obecné normy DIN (např. DIN 7991 nebo DIN 965 a dalších).
- Individuální zahloubení se provádí podle požadovaných rozměrů s větším průměrem (ø) pro zkosení pod úhlem 90°. U zakázkových zahloubení dokážeme dosáhnout průměru až Ø34 mm.

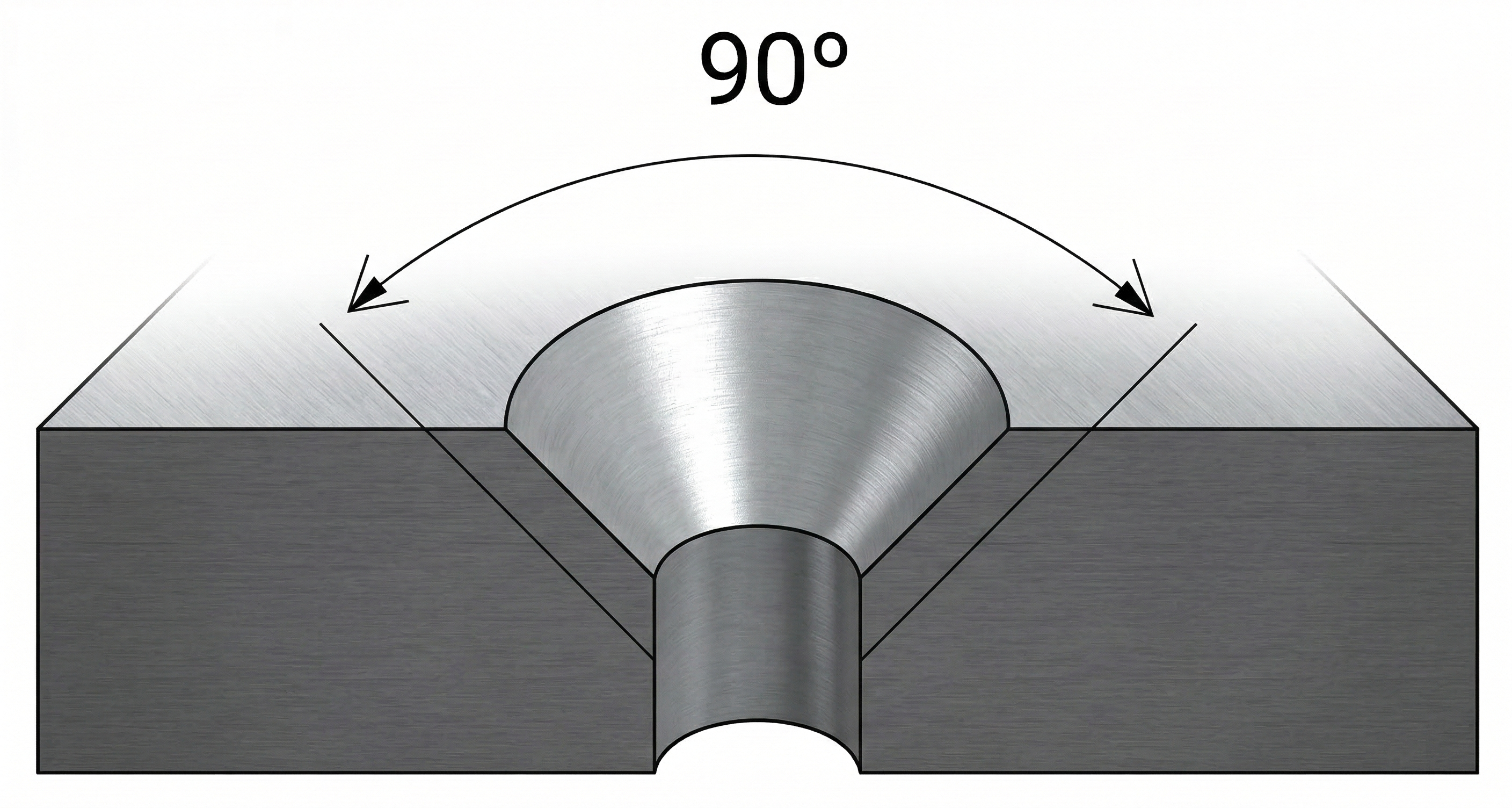

Všechna zahlubování se provádějí pod úhlem 90 stupňů.
Další úvahy

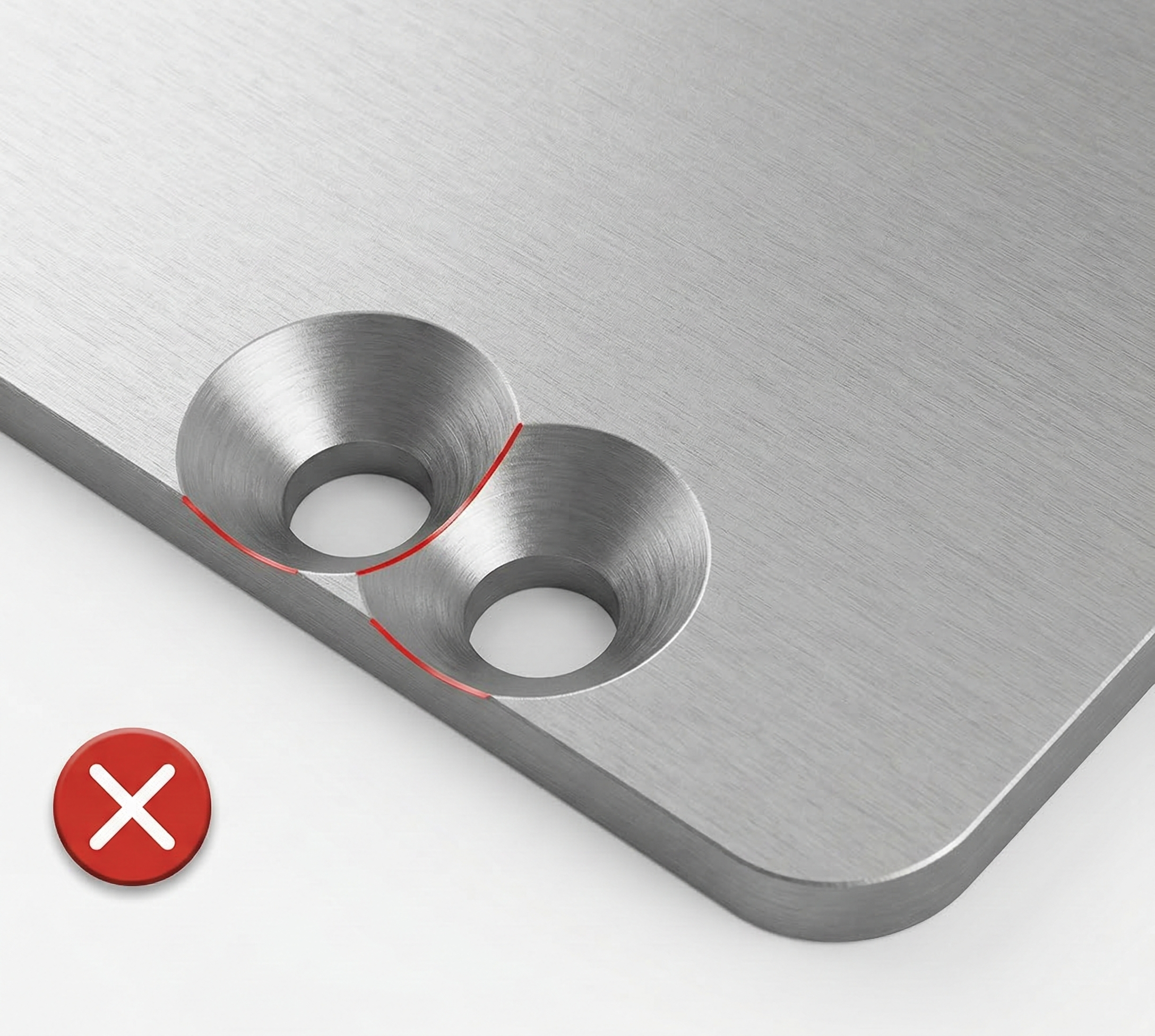

Zahloubení blízko sebe
Pokud váš návrh obsahuje zahloubení, která jsou příliš blízko sebe nebo blízko řezné či ohýbací geometrie, budou vyrobena na vaše vlastní riziko, s ohledem na možné vlivy na konečnou kvalitu a deformaci dílu.
Pro minimalizaci těchto rizik doporučujeme před potvrzením objednávky zkontrolovat umístění zahloubení.

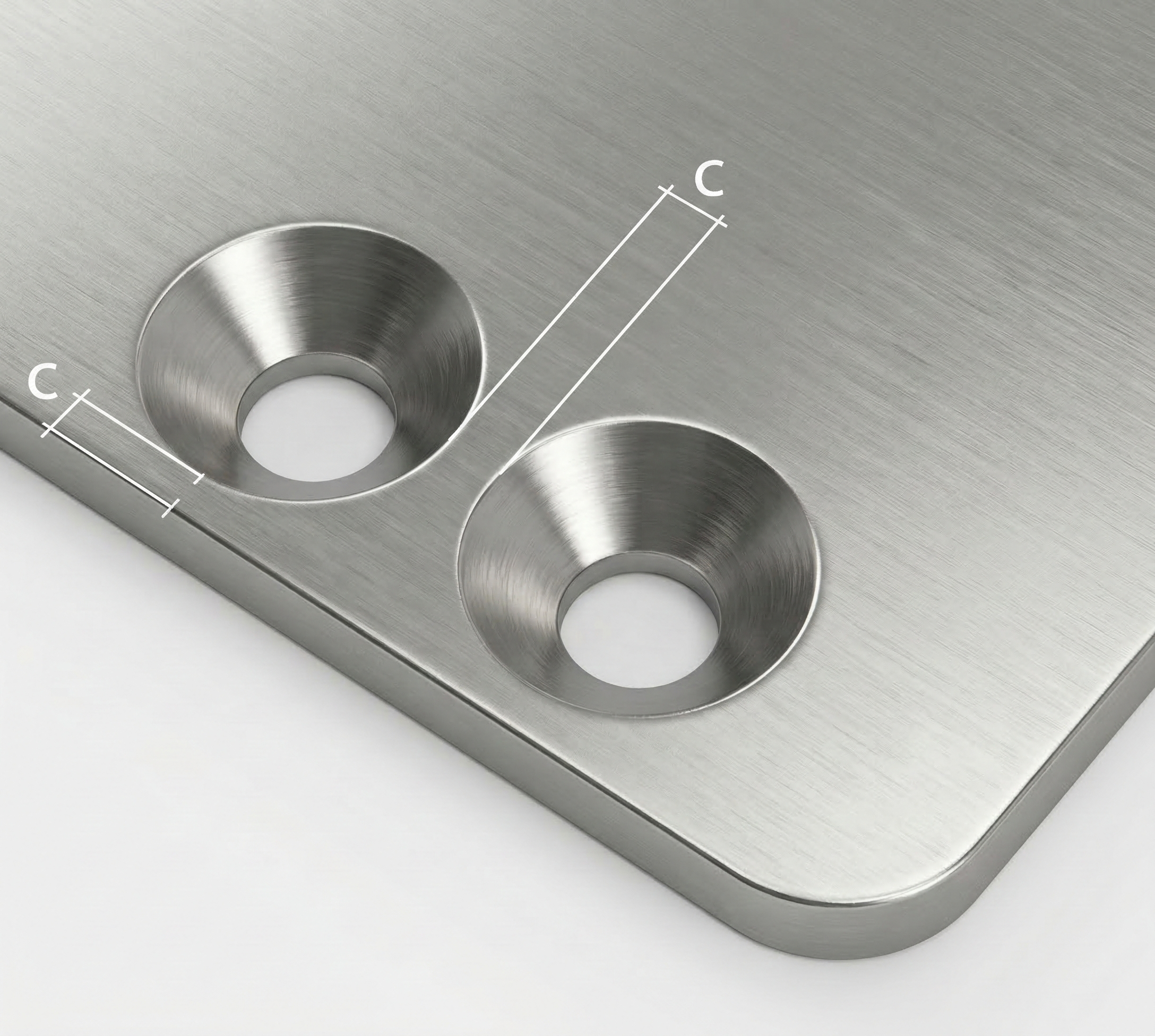

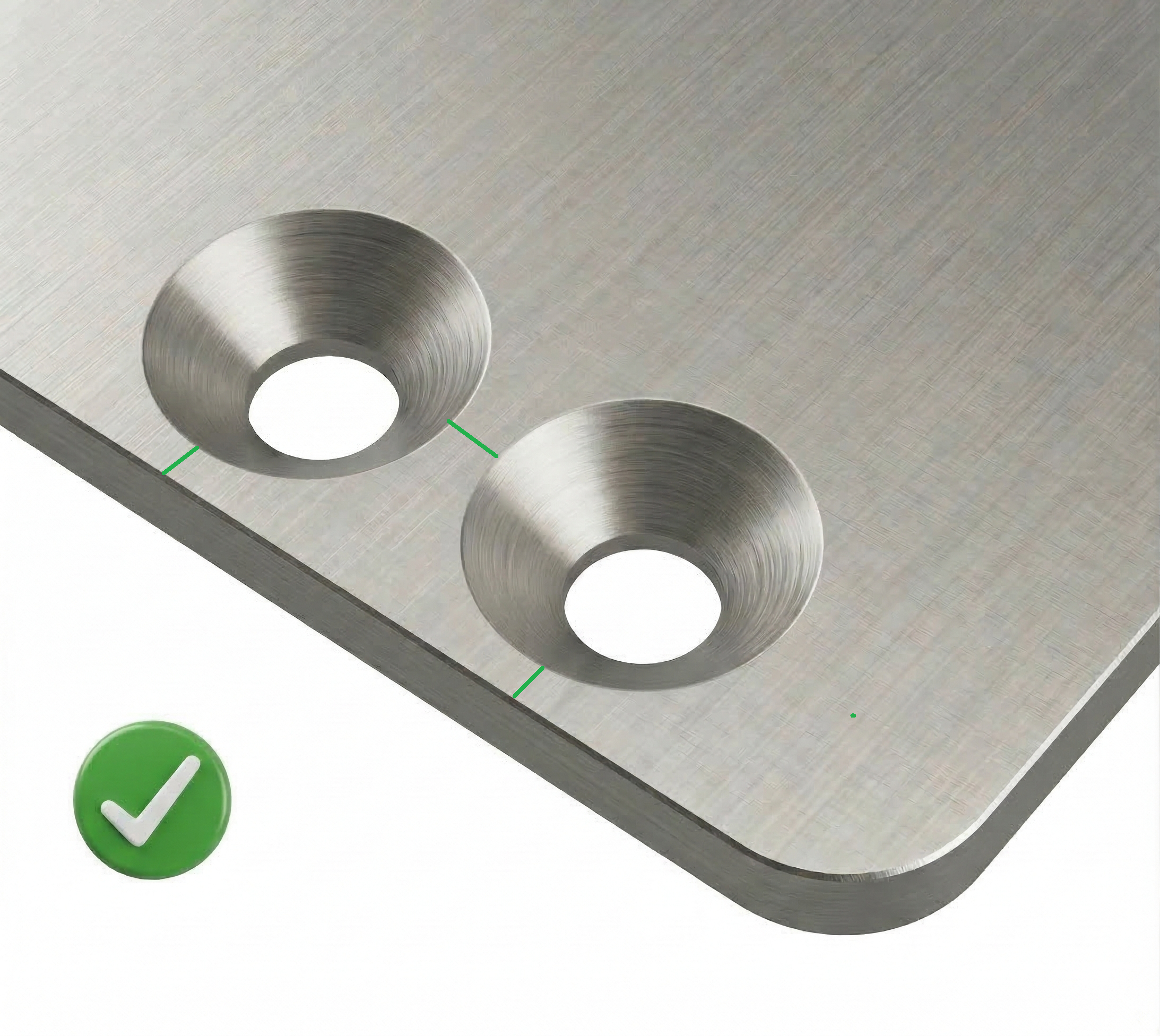

Minimální bezpečnostní vzdálenost (vzdálenost C na obrázku níže) mezi hranou zahloubení a jakoukoli jinou geometrií součásti musí být 2 mm, aby se zabránilo deformacím nebo vadám během obrábění.
Materiály s ochrannou fólií
V materiálech s ochrannou fólií může zahlubování generovat třísky, které mohou neúmyslně způsobit drobné stopy na povrchu materiálu. Ve společnosti LAFIS používáme metody k minimalizaci tohoto efektu, ale kolem obrobeného otvoru se mohou objevit drobné stopy.
Další podrobnosti o tolerancích zahlubování naleznete v naší sekci tolerancí zde.
Máte nějaké otázky?
Technický tým společnosti LAFIS je vám k dispozici, aby vám pomohl s návrhem a ověřil, zda jsou vaše soubory správné pro zadání objednávky.
Napište nám na info@lafis.cz
Kontaktovat technický týmO uživatelských příručkách, tolerancích a výrobních možnostech společnosti LAFIS / PALPLECH
Díly, které nesplňují technické kapacity uvedené v našich specifikacích, je možné vyrobit, avšak společnost LAFIS / PALPLECH v takových případech nemůže garantovat správný výsledek řezání a/nebo ohýbání. Pokud návrh neodpovídá uvedeným tolerancím, kapacitám či výrobním omezením, může být zakázka realizována, ale na riziko zákazníka.
Před odesláním objednávky vám doporučujeme ověřit vyrobitelnost vašeho návrhu prostřednictvím našeho technického týmu na adrese info@palplech.cz | info@lafis.cz.
